Schlüter Systems KERDI-LINE-VARIO-H 50 Set Linienentwässerung mit Wellenablauf, Ablauf DN 50 horizontal

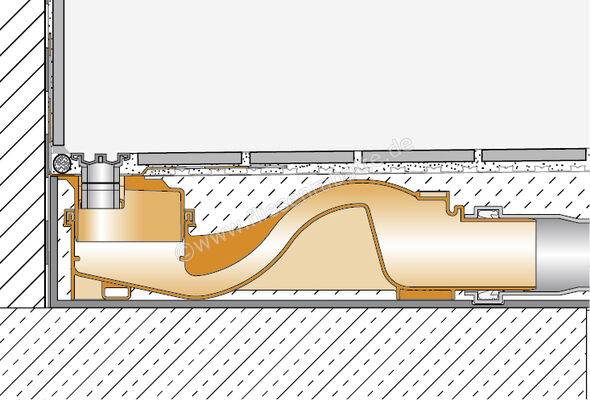

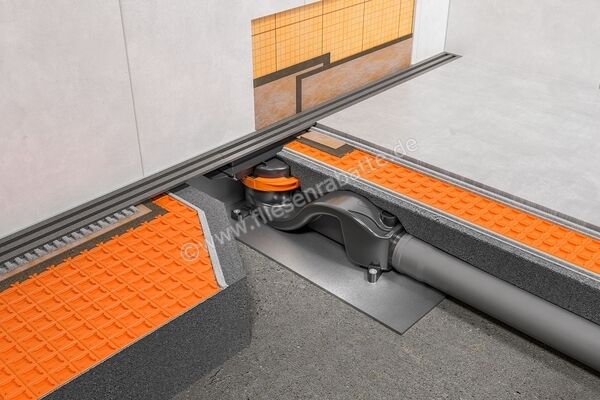

Schlüter-KERDI-LINE-VARIO-H 50 ist ein komplettes Set für lineare bodenebene Duschen. Es besteht aus einem Ablaufadapter mit integrierter flexibler KERDI-Dichtmanschette, der den örtlichen Anforderungen entsprechend höhengerecht abgelängt werden kann, sowie einem horizontalen, um 360° drehbaren, wellenförmigen Ablauf mit integriertem Geruchsverschluss. Der Ablauf kann mit dem beiliegenden Befestigungssatz am Boden fixiert werden. KERDI-LINE-VARIO-H 50 ist universell für den zentralen Einbau in der Fläche, besonders aber im Wandbereich einsetzbar. Durch die hohe Fließgeschwindigkeit im Ablaufgehäuse entsteht ein selbstreinigender Effekt. Das im Set enthaltene Schallschutzelement verhindert zuverlässig eine Schallübertragung in die umliegende Konstruktion und dient zusätzlich als Positionierungshilfe bei direktem Wandeinbau.

Hinweis:
Nur kombinierbar mit den Schlüter-KERDI-LINE-VARIO Entwässerungsprofilen.

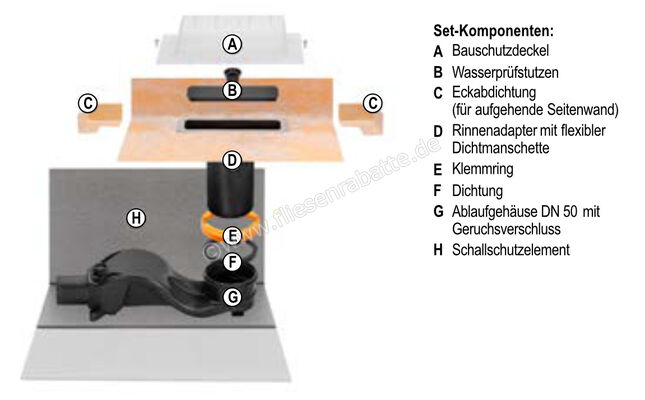

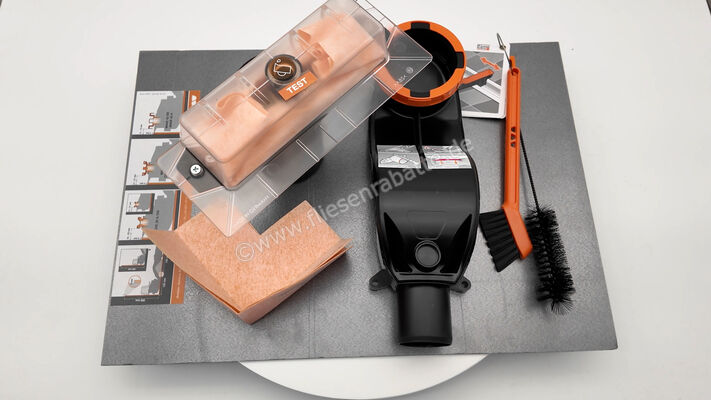

Set-Komponenten:

• Bauschutzdeckel
• Wasserprüfstutzen
• Eckabdichtung (für aufgehende Seitenwand)
• Rinnenadapter, kürzbar, mit flexibler Dichtmanschette
• Klemmring
• Dichtung
• Ablaufgehäuse DN 50 mit Geruchsverschluss
• Schallschutzelement

Technische Daten:
Ablauf: DN 50
Ablaufleistung: 0,8 l/s
Sperrwasserhöhe: 50 mm
Einbauhöhe: 89 mm
